LYV®, een professionele fabrikant van industriële kleppen, heeft zijn product geïntroduceerd

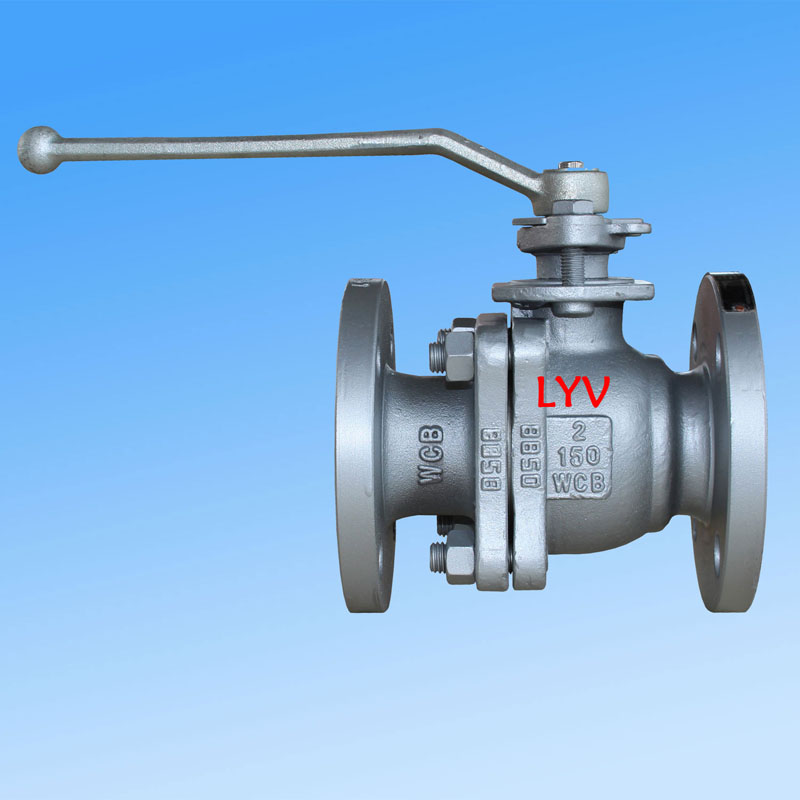

2-delige drijvende kogelkraan, een van de meest gebruikte kleptypen in industriële leidingsystemen. Het bedrijf exporteert kleppen naar markten als Noord-Amerika, Zuidoost-Azië, Rusland en het Midden-Oosten. Met CNC-bewerkingsapparatuur en geschoold personeel heeft LYV® een jaarlijkse productiecapaciteit van meer dan 50.000 kleppen, die zowel standaard- als aangepaste vereisten ondersteunt.
Ontwerp en constructie
De tweedelige zwevende kogelkraan heeft een splitbody-constructie met een zwevend kogelontwerp. Het is ontworpen in overeenstemming metISO 17292, API 608 en API 6Dnormen. De klep is verkrijgbaar in configuraties met volledige doorlaat (FB) of gereduceerde doorlaat (RB), met een behuizingsconstructie aan het eind. Tot de motorkapopties behoren een vastgeschroefde motorkap of een verlengde motorkap, en stoeltypes worden aangeboden in varianten met zachte stoel of metaal met harde afdichting. De stroomrichting kan unidirectioneel of bidirectioneel zijn, wat flexibiliteit biedt voor verschillende procesvereisten.
Grootte en drukbereik
| Drukklasse |
Maatbereik (NPS) |
Maatbereik (DN) |
| ANSI-klasse 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI-klasse 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI-klasse 600LB |
1/2" – 4" |
DN15 – DN100 |
Opmerking:Voor PN-classificaties dekt de klep PN0.6, PN1.6, PN2.0, PN2.5 tot DN250; PN4.0 en PN5.0 tot DN200; PN6.3 en PN10.0 tot DN100.
Ontwerp- en testnormen
| Standaardcategorie |
Referentie standaard |
|
Ontwerpstandaard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspectie en testen
|
API 598/API 6D |
|
Brandveilig testen
|
API607/API6FA |
|
Flens-tot-flens lengte
|
ANSI B16.10 – Kort patroon / Lang patroon |
|
Beëindig verbindingen
|
Geflensd (ANSI B16.5), stomplas, socketlas |
Belangrijkste kenmerken
-
Brandveilig ontwerp– voldoet aan API 607 / API 6FA
-
Antistatisch ontwerp– voert statische lading af voor een veilige werking
-
Uitblaasbestendige stuurpen– voorkomt het uitwerpen van de steel onder druk
-
Servicemedium– aardgas, olie, water, zuurstof en andere industriële vloeistoffen
-
Zure dienst– conform ISO 15156 / NACE MR0175
-
Bediening van de klep– handmatige hendel, wormwiel, pneumatische actuator, elektrische actuator
Constructiematerialen (BOM)
Carrosserie en motorkap
| Materiaalkwaliteit |
Beschrijving |
| ASTM A216 GR. WCB / A105N |
Koolstofstaal |
| ASTM A352 LCB / LCC / A350 LF2 |
Koolstofstaal voor lage temperaturen |
| ASTM A351 GR. CF8 / CF8M |
RVS 304 / RVS 316 (roestvrij staal) |
| ASTM A351 GR. CF3 / CF3M |
RVS 304L / RVS 316L (roestvrij staal) |
| ASTM A351 Gr. CF8C |
Roestvrij staal |
| ASTM A890 4A / 5A / 6A |
Duplex roestvrij staal |
Stevige bal
| Materiaalkwaliteit |
Beschrijving |
| A105N + ENP / A105N + TCC |
Koolstofstaal met stroomloos vernikkelen/wolfraamcarbide coating |
| ASTM A182 F304 / F316 |
RVS 304 / RVS 316 |
| ASTM A182 F304L / F316L |
RVS 304L / RVS 316L |
| ASTM A182 F347 |
Roestvrij staal |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex roestvrij staal |
Opmerking voor metalen zitting met harde afdichting:Oppervlaktebehandelingen voor de kogels omvatten ENP, HCR, WC en Ni60/Ni55-lassen.
Stang
| Materiaalkwaliteit |
Beschrijving |
| ASTM A182 F6a |
Martensitisch roestvrij staal |
| ASTM A182 F304 / F316 / F304L / F316L |
Roestvrij staal |
| 17-4 PH |
Neerslaghardend roestvrij staal |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex roestvrij staal |
Stoelen, carrosserieafdichtingen en stopbuspakking
| Materiaal |
Sollicitatie |
| PTFE Maagd |
Zitting / behuizingsafdichting / stopbuspakking |
| 25% glasgevuld PTFE (GFT) |
Zitting / behuizingsafdichting / stopbuspakking |
| Koolstofgevuld PTFE (CFT) |
Zitting / behuizingsafdichting / stopbuspakking |
| PEEK / Delrin |
Zetel-/lichaamsafdichting |
| Grafoil (grafietring) |
Zitting / behuizingsafdichting / stopbuspakking |
Toepassing en service
De tweedelige drijvende kogelkraan is geschikt voor een breed scala aan industriële toepassingen, waaronder olie en gas, petrochemie, energieopwekking, waterbehandeling en pijpleidingsystemen. Het is verkrijgbaar met flens-, stomplas- of moflaseindverbindingen en kan handmatig of met geautomatiseerde actuatoren worden bediend. LYV® biedt volledige after-salesondersteuning en tijdige levering, ondersteund door ervaren engineering- en productieteams.
Opmerking:Voor aangepaste materiaalcombinaties, drukwaarden of actuatorconfiguraties kunt u rechtstreeks contact opnemen met LYV® met uw projectspecificaties.
